汽車儀表板表皮自動包覆工藝
【概要描述】汽車儀表板是汽車重要的組成部分。儀表板往往需要在之后集成空調、音響以及各種電子儀表和行車電腦，因此需要儀表板具備足夠的剛性。另外，在外部意外碰撞發生時，為了減少對乘員的傷害，需要儀表板吸能特性優越。這些，是由儀表板的結構特性要求決定的。
【概要描述】
汽車儀表板是汽車重要的組成部分。儀表板往往需要在之后集成空調、音響以及各種電子儀表和行車電腦，因此需要儀表板具備足夠的剛性。另外，在外部意外碰撞發生時，為了減少對乘員的傷害，需要儀表板吸能特性優越。這些，是由儀表板的結構特性要求決定的。
詳情
汽車儀表板是汽車重要的組成部分。儀表板往往需要在之后集成空調、音響以及各種電子儀表和行車電腦，因此需要儀表板具備足夠的剛性。另外，在外部意外碰撞發生時，為了減少對乘員的傷害，需要儀表板吸能特性優越。這些，是由儀表板的結構特性要求決定的。在汽車工業飛速發展的今天，儀表板除了需要滿足上述性能要求，還得滿足裝飾要求，滿足駕駛?cè)藛T和乘員的視覺和審美要求，滿足手感和色澤要求以及輕量化要求。不同于陽模真空成型工藝和陰模真空成型工藝，也不同于主流的儀表板搪塑成型工藝，高端儀表板設計為表面貼合包覆帶皮紋的PVC或TPO面料或真皮面料，針對這種皮紋面料的貼合包覆，其表皮包覆工藝也不一樣。
一、儀表板基本結構

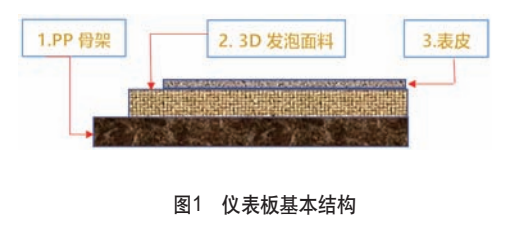

儀表板的基本包覆結構主要由三部分構成：PP骨架 （3mm、主骨架）、3D發泡面料（5mm、軟觸感）和表皮（0.5mm、皮紋），如圖1所示。
二、工藝分析

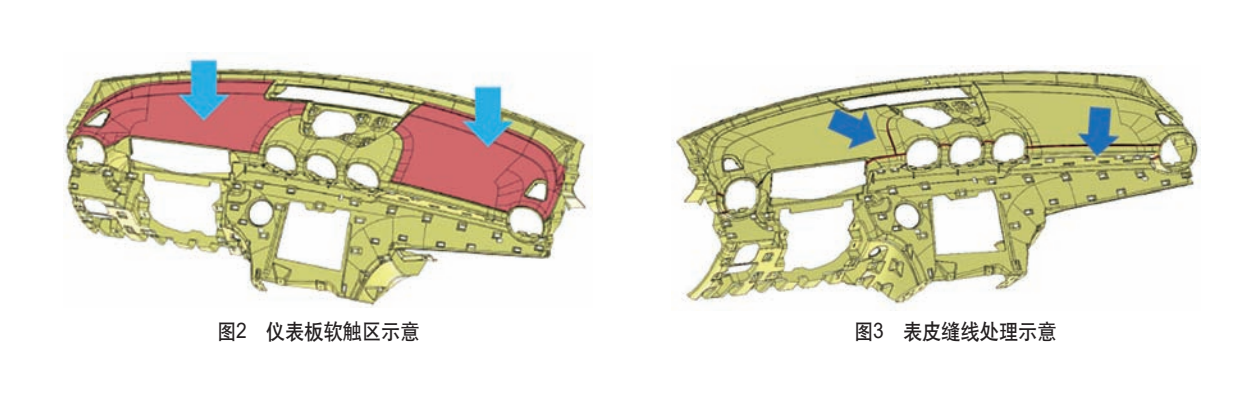

在PP骨架注塑成型后，如何完成中間彈性層 3D發泡面料與最外層的表皮貼合呢？考慮到這種工藝的儀表板一般為高檔汽車的應用，所以，粘合劑一般選用低voc的熱熔膠粘接。在儀表板正面上方，左右兩側紅色陰影部分，儀表板需要在該區域有軟觸感（見圖2），也就是說需要有3D發泡面料作為中間填料貼合在表皮下方。這就需要在生產中考慮預貼3D發泡面料。

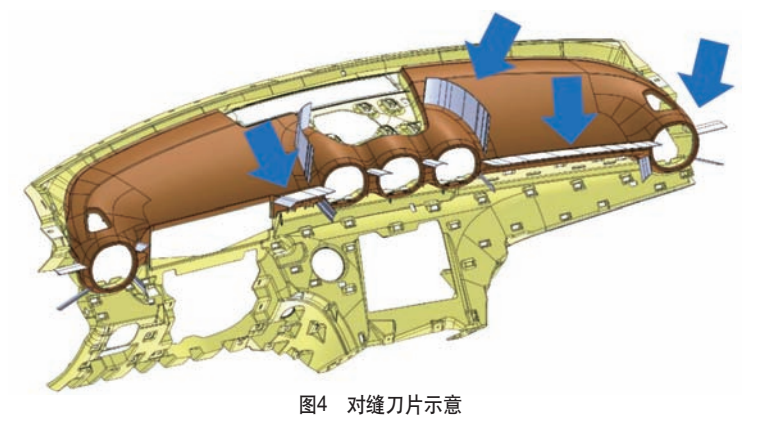

在儀表板的水平面和垂直面交界處有表皮接縫，那么，在生產實際中，需要保證接縫部位做鑲嵌處理（見圖3）。這就需要一個對縫裝置，確保表皮接縫完全入槽，保證成品平穩，表面平整光滑，保持整體皮紋一致性。同時需要在對縫單元與表皮接縫對應位置設置對縫刀片，實現對縫線和壓實（見圖4）。

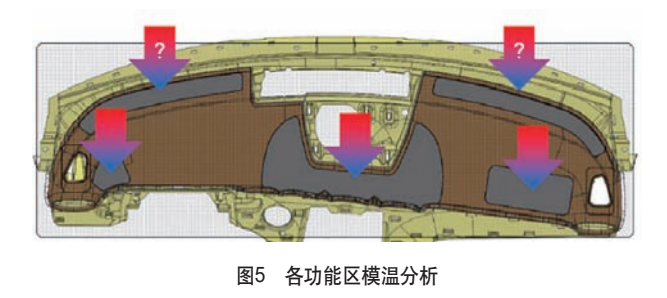

由于本體材料分布厚度不同，各貼合區域形狀不同，為此將影響貼合的效果。因此，在貼合模具中，針對各功能區域，模具設計為不同模溫，確保表皮最終產生一致的貼合質量（見圖5）。
三、工藝實施步驟
1、對3D發泡面料實施涂膠和滾涂工藝，均勻涂布，保證儀表板貼合面所有區域貼合強度一致。由于手工噴涂會導致膠水涂布不均勻，造成貼合面結合強度不一致。而且，由于手工涂布的控制不精確，會導致熱熔膠浪費較大，增加了生產成本。因此改用熱熔膠滾涂機進行涂膠。
2、軟觸層貼合。軟觸層貼合通常由雙壓貼合壓機來完成，采用紅外非接觸式加熱來完成熱熔膠水激活。在模具設計時，一般考慮下模為真空結構設計，用來放置和固定3D發泡面料。而上模則是用來放置和固定塑料骨架。

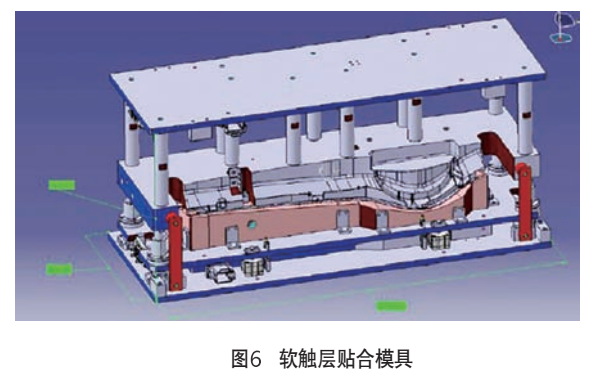

其實，對于軟觸層貼合有另外一個可選方案，就是在表皮縫合之前進行3D發泡面料貼合。但是那樣會降低縫線的工藝精度，使得接下來的表皮預貼合工序變得復雜，不易操作。由于需要加熱和冷卻塑料骨架，這個加熱降溫過程會消耗時間大約300s，這樣導致制作周期延長了，降低了效率。而且，由于持續熱模，會導致能耗加大。綜上所述，我們推薦獨立的軟觸層貼合工藝，避免上述選項工藝帶來的缺點。軟觸層貼合模具如圖6所示。
3、儀表板整體噴膠。整體噴膠經過如下操作步驟：
①將已經包覆3D面料的儀表板放置在噴膠工裝上，并夾緊。
②快速安全門關閉，允許機器人操作。
③機器人根據產品預設程序，機器人手臂帶動熱熔膠噴頭按照指定路徑噴涂。
④快速安全門打開，操作人員進入。
⑤取走噴涂結束的儀表板，并放置新的待噴涂儀表板。
⑥重復步驟第1到第5。由于表皮PVC（或TPO面料或真皮面料）表面通常有自然紋路，這樣，如果采用輥涂，容易使得表皮紋路失真；再者，由于儀表板深度3D造型，使得輥涂已經無法操作實現。所以，實際生產狀況下，一般會優先采用機器人噴膠，這種非接觸式噴膠，可以完全保留表皮的自然紋路。機器人噴膠，具有快速高效、均勻涂覆的特點，而且不存在過噴和漏噴，在熱熔膠使用時，避免了大量浪費。
4、表皮預貼合。表皮預貼合，是通過預貼合工裝，操作人員將表皮定位到儀表板，實現初步預貼合。表皮預貼合經過如下操作步驟：
①將噴膠結束的儀表板，放置到預貼合工裝上，并夾緊。
②將表皮放置到儀表板上方，并初步將縫線對正。
③操作人員將對縫刀片順序手工扳動直到壓實儀表板表皮對應位置，分多點壓實表皮縫線入槽。
④打開對縫刀片，并取出預貼合完成的工件。
⑤重復步驟第1到第4。表皮縫線除了增加了車內自然縫合的手工感，而且也有效解決了表皮在深度3D表面包覆產生的皺褶質量缺陷。預貼合實現了縫線準確定位，為熱壓包覆包邊做了條件準備。
5、儀表板表皮包覆包邊。表皮的包覆包邊經過如下操作步驟：
①將預貼合完成的儀表板，放入模具下模。
②操作人員退出到機器安全區域，并按鈕確認。
③壓機上模下壓并合模加壓實現主表面均勻壓合到位。
④與此同時，下模中的包邊機構工作，將邊緣面料對折，并均勻壓合到預設要求。
⑤多模溫系統工作，快速加熱至膠水激活溫度，實現熱熔膠水激活。
⑥保持主面包覆壓力和包邊機構壓力。
⑦多模溫機構切換為快速冷卻至設定溫度，實現產品冷卻和定型。
⑧開模。
⑨去除包覆包邊完成的工件。

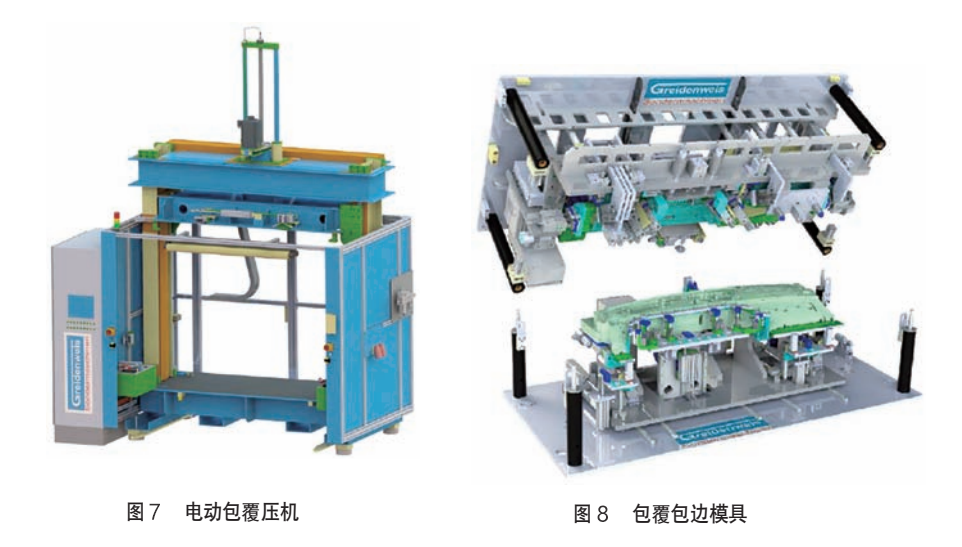

⑩重復步驟第1到第9。由于包覆包邊，壓機需要精確地壓力輸出，所以考慮使用大功率伺服電動機驅動上模升降（見圖7和圖8）。從另外一方面來說，由于伺服系統的快速響應和高速執行的特點，也大大減少了工序循環時間，節約了加工成本，提高了單位時間產量。
5、手工精修。在第五步工序結束后，已經完成了99%以上面積的表皮包覆和包邊。但是，對于產品背面的個別尖角，存在包覆熱壓時對折包邊，在尖角處易產生材料堆積。這種情況下，一般需要人工介入，做手工精修，使用專用工具對于材料堆積處做重新推壓，確保整個產品包覆包邊質量的一致性。
四、自動包覆工藝特點
（1）效率大大提高。采用自動包覆工藝，可以將生產效率極大提高，用工數量和人工成本降低。過去人均日產量4件/人，而采用該自動包覆生產線人均產量提升了10倍，達到40件/人。
（2）質量有保證。手工涂膠的不確定性，會導致產品貼合不牢，表面平滑程度參差不齊。而采用自動化生產線后，由于機器生產的可靠性和重復性，生產質量穩定，合格率極大提高。
五、結語
在制造工藝不斷進步的今天，汽車內飾設計生產將會趨向更加環保、舒適、美觀和高效。在材料和工藝的選用上也將更加精細，現代科技的融入將助推汽車工業再上新高度。
